Огляд вибухозахищених термостатів EL-CT

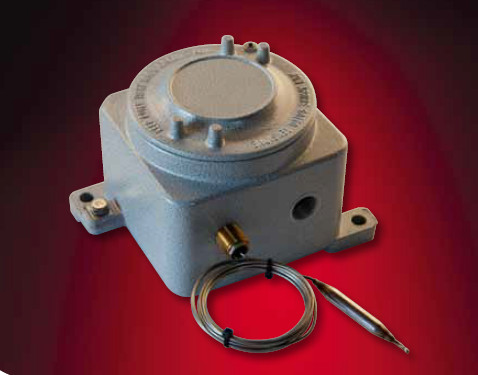

Капілярний термостат EL-CT схвалений для використання у вибухонебезпечних Зонах 1 та 2 для газу та в Зонах 21 та 22 для пилу як термостат контролю температури поверхні трубопроводів та ємностей. Він має широкий діапазон температур. Капілярна трубка виготовлена з нержавіючої сталі, а компактний корпус з алюмінію.
Застосування вибухозахищені термостати знаходять разом із системами електричного кабельного обігріву в промисловості, у вибухонебезпечних зонах, у нафтогазовій галузі.
Термостати можуть використовуватися у двох температурних діапазонах навколишнього середовища від -32 до +50 °C [CT] та від -50 °C до + 50 °C [CT(2)].
Комутаційна здатність 16 A при 230 V [CT] та 10 A при 400 V [тільки CT(2)].
Дозволено пряме введення саморегулюючого нагрівального кабелю в термостат за допомогою спеціального монтажного комплекту, до складу якого входить кабельне введення.
Термостати виготовляються для контролю температур у різних інтервалах:
- EL-CT(2): -10 °C до +30 °C, +5 °C до +65 °C, 0 °C до +180 °C, +50 °C до +320 °C;
- EL-CT: -50 °C до +30 °C, 0 °C до +50 °C, 0 °C до +200 °C, +20 °C до +500 °C.
Корпус термостатів з алюмінію, покритого лаком, має розміри Д x В x Ш 140 x 120 x 120 мм. Капілярна трубка має довжину 2000 мм.
Термостати мають наступне маркування вибухозахисту:
- II 2G Ex d IIC T6 Gb II 2D Ex tb IIIC T80°C Db Ta -32°C…+50°C для EL-CT;
- II 2G Ex db IIC T6 Gb II 2D Ex tb IIIC T85°C Db Ta -50°C…+50°C для EL-CT (2)
При експлуатації спільно з електричною системою обігріву необхідно обов’язково використовувати автоматичний диференціальний вимикач з функцією захисту при витоку на землю (30мА).
Термостат може бути встановлений на монтажному кронштейні або стіні.
