Огляд типів резистивного нагрівального кабелю
Резистивний кабель, що гріє, отримав свою назву від англійського слова resistance (з англійського – опір). Резивний кабель це провідник з постійним опором, оточений ізоляцією. Провідником є одна або дві жили, це і є основний елемент резистивного кабелю.
Струмопровідну жилу покривають спеціальною ізоляцією в один або два шари. На ізоляційний матеріал наноситься захисний екран – металеве обплетення, яке служить для захисту від механічних пошкоджень, а також як заземлення. Для повноцінного захисту використовується зовнішня захисна оболонка.
При виробництві резистивних нагрівальних кабелів як ізоляційний матеріал використовуються виключно фторполімери. Це гарантує високу термостійкість до 300 °C, високу гнучкість, максимальну хімічну стійкість, високу механічну міцність, необмежену стійкість до старіння та максимальну міцність на пробій.
Застосування резистивного кабелю eltherm з однією житловою вважається найоптимальнішим за витратами, так як він має відносно не високу вартість, зручний у монтажі, а також має описані вище переваги.
Існує кілька способів підключення нагрівального кабелю до електричного живлення.

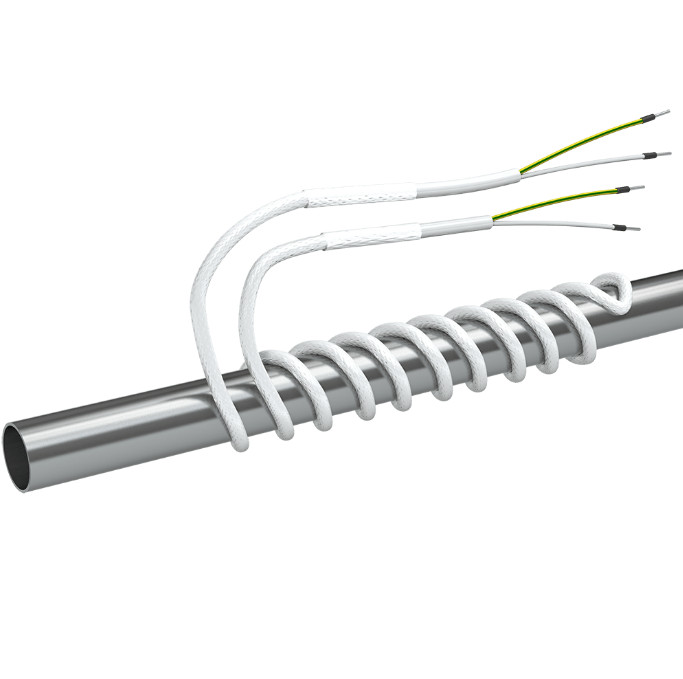

- Перший і найпростіший – електричне живлення підключається з двох сторін одножильного кабелю. Ця схема підключення, так звана «петля», вимагає повертати провідник, що гріє, до точки його з’єднання.
- Другий спосіб — «зірка», напруга 220 Ст.
- Третій спосіб підключення – трикутник, напруга живлення 380 В.
Конструкція з двома жилами включає два струмопровідні дроти. Електричний струм подається з одного боку, а з іншого боку встановлюється муфта.
Компанія eltherm спеціалізується на виробництві резистивних нагрівальних кабелів для високих температур та стрічкових нагрівачів з ізоляцією з кварцового або скловолокна для температури до 800 °C. Крім того, eltherm виготовляє паралельно з’єднані нагрівальні кабелі з дротом високого опору для застосування як у вибухонебезпечних, так і в невибухонебезпечних зонах.
Розглянемо типи резистивного кабелю та його основні характеристики.
ELP/Si до 200 °C
Монтаж даного нагрівального кабелю дуже економічний завдяки односторонньому підключенню живлення. Нагрівальний кабель складається з послідовності нагрівальних зон (довжина = крок) і може відрізатись на необхідну довжину секціями.
Застосування:
- Судини, трубопроводи, клапани
- Харчова промисловість
- Захист від промерзання та підтримання температури у насосах тощо.
Номінальна питома потужність: 10 Вт/м, 20 Вт/м, 30 Вт/м, 40 Вт/м.
ELP/Si-F до 200 °C
Дані нагрівальні кабелі підходять для підтримки температури +150 °С. Висока гнучкість кабелю при температурі до -70 °С означає те, що він ідеально підходить при використанні в промислових рефрижераторах або в країнах із дуже суворим кліматом. Нагрівальний кабель складається з послідовності нагрівальних зон (довжина = крок між контактами з’єднувача) і може відрізатись на необхідну довжину.
Застосування:
- Судини, трубопроводи, клапани
- Харчова промисловість
- Захист від промерзання та підтримання температури в насосах тощо
- Система обігріву фільтрів
Номінальна питома потужність: 20 Вт/м, 30 Вт/м, 40 Вт/м.
ELP/PFA до 260 °C (вибухозахищений)
Дані паралельні нагрівальні кабелі забезпечують разючу гнучкість при використанні завдяки тому, що їх можна відрізати необхідної довжини при збереженні постійної потужності. З’єднувальний кабель не потрібний, і введення може здійснюватися з одного боку. Простий та швидкий монтаж, який дозволяє економити час та суттєво скорочує сходи. Зважаючи на те, що для кабелю, покладеного на трубопроводі, можлива вихідна потужність до 60 Вт/м, паралельний нагрівальний кабель ELP особливо підходить для трубопроводів з високими вимогами до вихідної потужності, такими як технологія промислового процесу. Термостійка зовнішня оболонка PFA і висока хімічна стійкість PFA гарантує тривалий термін служби.
Застосування:
- Судини, трубопроводи, клапани
- Будівництво
- Харчова промисловість
- Паперова промисловість
Номінальна питома потужність: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.
ELP/FEP до 200 °C
Дані паралельні нагрівальні кабелі забезпечують разючу гнучкість при використанні завдяки тому, що їх можна відрізати необхідної довжини при збереженні постійної потужності.
Застосування:
- Судини, трубопроводи, клапани
- Будівництво
- Харчова промисловість
- Паперова промисловість
Номінальна питома потужність: 15 Вт/м, 30 Вт/м, 45 Вт/м, 60 Вт/м.
ELKM-A до 260 °C (ізоляція з фторполімеру)
Даний нагрівальний кабель використовується для обігріву механізмів, резервуарів, труб, клапанів і т. д., де невеликий радіус вигину дозволяє щільно прокладати кабель по всій поверхні навіть невеликих деталей.
Застосування:
- Судини, трубопроводи, клапани
- Обігрів маленьких деталей
- Може використовуватися практично у всіх галузях промисловості
- Обігрів лопатей ротора
- Обігрів мармурових плит
Номінальна питома потужність 30 Вт/м.
ELKM-AS до 260 °C
(фторполімерна ізоляція із захисним обплетенням)
Даний нагрівальний кабель використовується для обігріву механізмів, резервуарів, труб, клапанів і т. д., де невеликий радіус вигину дозволяє щільно прокладати кабель по всій поверхні навіть невеликих деталей. Ми рекомендуємо нагрівальний кабель ELKM-AE із захисним обплетенням AE для незахищеного використання у корозійному середовищі.
Застосування:
- Судини, трубопроводи, клапани
- Обігрів маленьких деталей
- Може використовуватися практично у всіх галузях промисловості
- Обігрів лопатей ротора
- Обігрів мармурових плит
Номінальна питома потужність 30 Вт/м.
ELKM-AE до 260 °C
(фторполімерна ізоляція із захисним обплетенням)
Даний нагрівальний кабель використовується для обігріву механізмів, резервуарів, труб, клапанів і т. д., де невеликий радіус вигину дозволяє щільно прокладати кабель по всій поверхні навіть невеликих деталей.
Застосування:
- Судини, трубопроводи, клапани
- Обігрів маленьких деталей
- Може використовуватися практично у всіх галузях промисловості
- Обігрів матриць
- Обігрів антен
- Середньотоннажні контейнери
Номінальна питома потужність 30 Вт/м.
ELKM-AG-L до 260 °C (ізоляція з фторполімеру, захисне обплетення + зовнішня оболонка PTFE)
Застосування:
- Електрообігрів контейнерів
- Електрообігрів ємностей
- Електрообігрів фільтрів
- Електрообігрів бункерів, труб, клапанів та насосів
- Обігрів супутникових антен
- Обігрів контейнерів для рідких вантажів
- Обігрів середньотоннажних контейнерів
- Нагрівальні ковпаки
- Вирви
Максимальна номінальна потужність 30 Вт/м.
ELKM-AG-N до 260 °C (ізоляція з фторполімеру, захисне обплетення + зовнішня оболонка PTFE, вибухозахищений)
Даний нагрівальний кабель спеціально спроектований для захисту від промерзання та підтримки температури навіть у корозійних середовищах. Нагрівальний кабель ELKM-AG-N підходить і схвалений для використання у вибухонебезпечних зонах. Висока гнучкість даного кабелю дозволяє використовувати його в ряді областей застосування.
Застосування, особливо у вибухонебезпечних зонах:
- Електрообігрів контейнерів
- Електрообігрів ємностей
- Електрообігрів фільтрів
- Обігрів супутникових антен
- Обігрів контейнерів для рідких вантажів
- Обігрів середньотоннажних контейнерів
- Електрообігрів бункерів, труб, клапанів та насосів
- Обігрів на лакофарбових підприємствах
- Нагрівальні ковпаки
Максимальна питома потужність 30 Вт/м.
ELW-GN до 260 °C (Нагревательная лента для поверхностей, требующих деликатного обращения)
Дана нагрівальна стрічка із заводським кінцевим закладенням ELW-GN та ізоляцією зі скловолокна спеціально розроблена для обігріву приладів, механізмів та систем у некорозійному середовищі; переважно використовується для обігріву скляних приладів та систем, поверхня яких потребує делікатного обігу.
Застосування:
- Обігрів приладів, механізмів та систем
- Обігрів скляних приладів та систем, поверхня яких потребує делікатного поводження.
- Застосування у лабораторних умовах
Вихідна питома потужність приблизно 50 Вт/м.

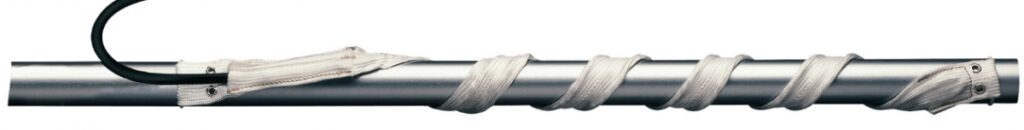

ELW-VA до 260 °C
(стрічка нагрівальна стійка до корозійного середовища)
Дана нагрівальна стрічка із заводським кінцевим закладенням ELW-VA спеціально розроблена для обігріву приладів, механізмів та систем у корозійному середовищі. Завдяки мінімальним розмірам, нагрівальна стрічка при укладанні щільно прилягає до поверхні. Шорсткі поверхні не можуть пошкодити нагрівальну стрічку.
Застосування:
- Обігрів приладів, механізмів та систем
- Застосування у лабораторних умовах
- Підтримка температури у трубопроводах
